초경 엔드밀를 CNC 조각기계 공구로 사용하면서...

2010.07.14 07:55

文學 조회 수:3662

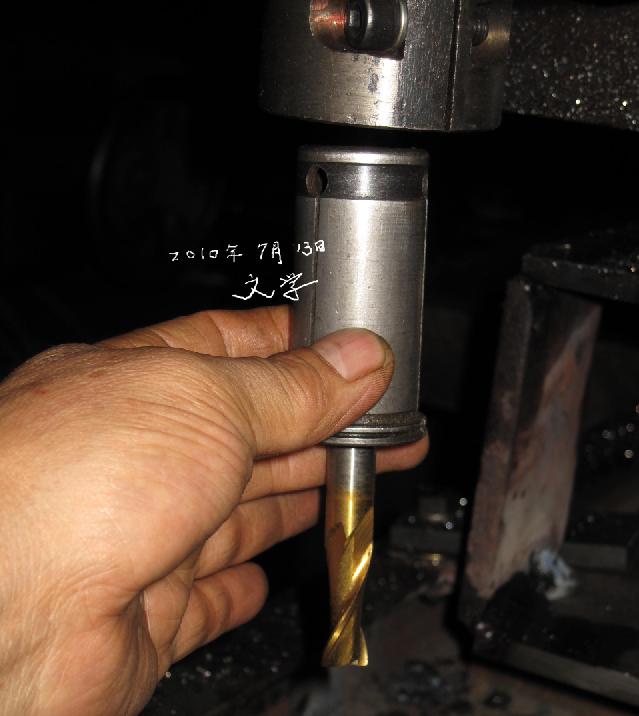

 초경 엔드밀을 7월 9일 금요일 주문을 했었다. 그리고 7월 13일(화요일) 한진택배로 배달 받았으므로 작업은 이미 끝냈지만 다시 재 작업을 하기로 마음먹고 초경을 척부분에 끼우고 가공을 하게 되었다.



  초경이 아닌 일반 엔드밀로는 절삭유를 뿌려서 작업해야할 듯 싶었다. 그러기 위해서는 기계 하단부에 절삭유를 받아내개 위한 통을 철판으로 접어서 만들고 특히 걸러내기 위한 망과 부직포를 끼워 넣어서 분수물을 걸러내야 할 것같았다.

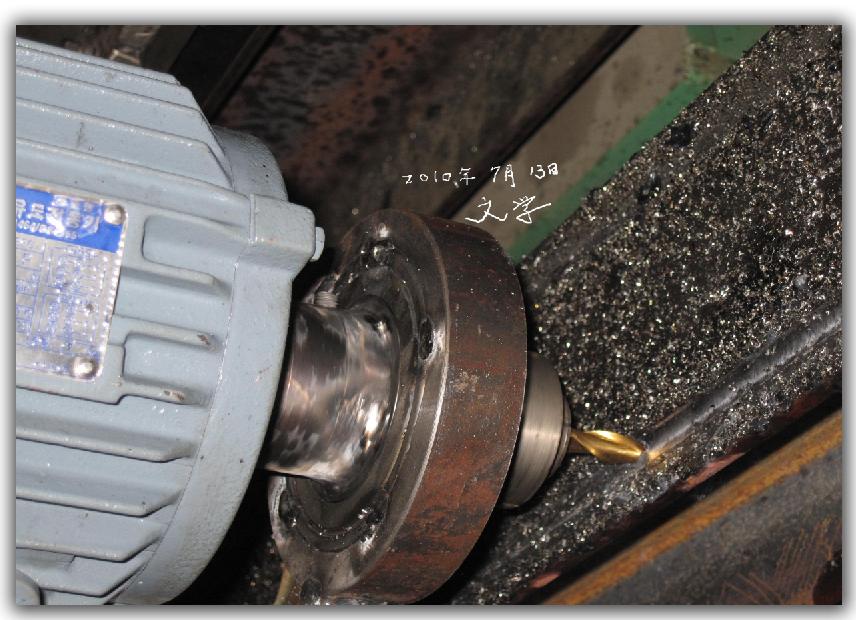

  특히 위의 장치와 같이 모터와 직결한 상태에서 스핀들이 진동을 일으켰다. 그래서 중간에 베아링으로 붙잡는 장치를 부착하여 방지하려고 처음부터 시도를 했었는데 케이스와 축간에 베아링을 고정할 수 있는 나사가 없었으므로 진동으로 엔드밀이 부러지는 현상이 자꾸 발행을 하게되어 아예 용접으로 베아링을 고정시킬 수밖에 없었다. 이것은 나중에 스핀들을 다시 말들때 베아링 케이스와 축 부분에 나사로 고정할 수 있게 하여야 될 것이라고 분석을 하게 되었다.
