apd-vs20n 서보모터 CN1 50핀 컬넥터 핀의 열결
2020.03.29 08:28
LS 서보모터 apd-vs20n
라는 LS 서보모터 드라이버와 모타를 작동시키기 위해서 테스트를 해보지만 계속 실패를 합니다. 중고 기계에서 뜯어 낸 뒤에 아래처럼 전기를 배선해 놓고 작동 테스트를 하기 위해 조립을 임시로 해 놓은 상태입니다.
참고로 LS 서보모터의 <위치 제어>는 처음입니다. 그렇지만 <미쓰비시, 대우> 서보모터는 위치제어를 해 봤고 기계에 적용하여 제작을 하고 있었으므로 쉽게 성공할 줄 알았습니다. 그래서 오늘까지 3일째 끙끙대고 방법을 찾아 봤지만 전혀 진전이 없이 실패로 끝납니다. 계속 제자리만 멤돌뿐입니다. 알고 있는 지식의 한계 바로 종이 한 장 차이의 문제로 성공과 실패의 갈림길에 놓여 있다고 절망하고 있었으니까요.
결국 지프라기라도 잡고 싶은 마음에 AllCNC 문을 두두려 봅니다. 자문을 구하고 싶을까 해서지요. 물론 결론이 나오지 않으면 제가 알고 있는 <미쓰비시.대우>서보모터로 교체하면 간단하게 끝낼 수 있엇습니다. 하지만 중고기계를 수리하고 장착되어 있던 기존의 제품을 사용하는 게 비용의 절감을 할 수 있었습니다. 다른 제품으로 교체할 경우 손실을 만회할 수 없겠지만...
장착되어 있던 LS 제품을 그대로 보전하려니 새로운 연구가 선행되었습니만 기술을 한계를 극복하지 못하네요. 지금으로서는 자문을 구하는 게 최우선 같습니다만 방법을 찾지 못했습니다.
수동으로 작동은 됩니다. 문제는 PLC와 연결하여 작동이 되지 않는 것이지요.
CN1 50핀 컬넥터 핀의 배열이 잘 못 된 것같습니다만...
문제는 위치 제어를 하기 위해 <PLC 와 서보모터 CN1> 연결이 되지 않는 상항입니다. 펄스 출력과 연결을 하였지만 모터로 위치 제어 출력이 나가지 못하는 것 같습니다. 작동이 되지 않네요.

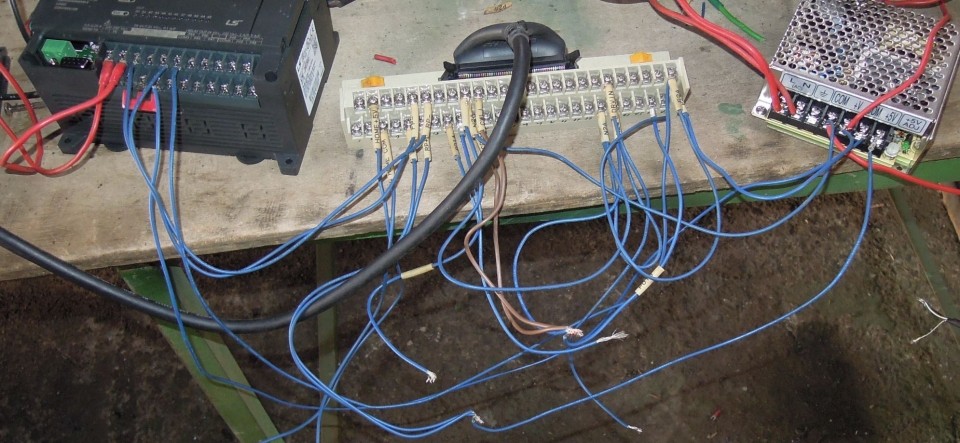

위의 사진은 CN1 의 50핀 컬넥터 핀과 연결된 케이블입니다. 왼쪽부터 두 줄이 각각 25번까지 있습니다. 아래에서 1번으로 시작하여 위 쪽이 2번이고 끝이 50번까지 있습니다.

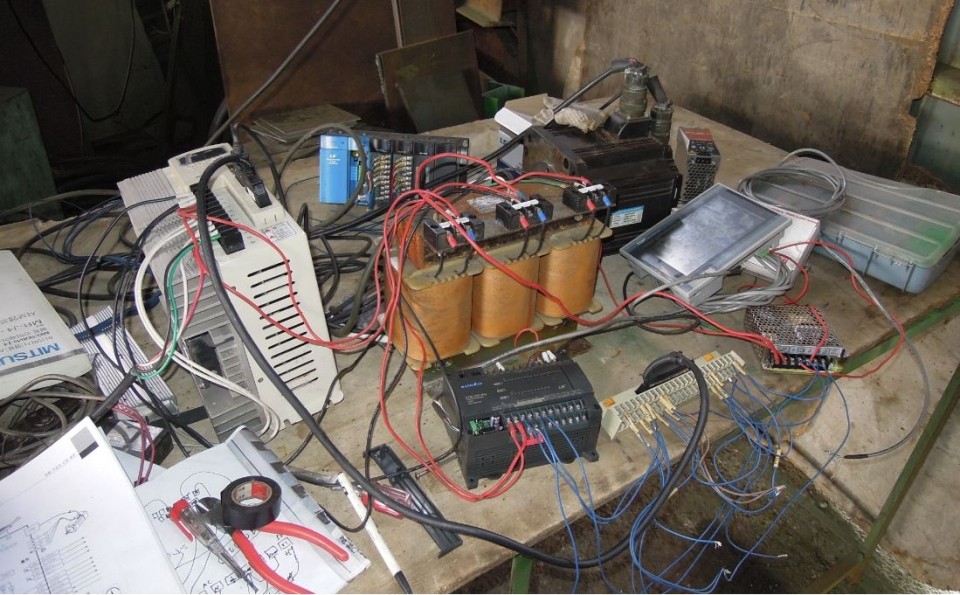

전체 배선 관계입니다. 서모모터, 드라이버, 380V에서 220V 로 변환되는 2kw 다운 도란스, 서보모터 제어 PLC, DC 24 DC5 볼트 파워서플라이, 그리고 터치판넬 등으로 구성을 시켜 놓은 상태입니다.
수동으로 작동은 됩니다. 문제는 PLC와 연결하여 작동이 되지 않는 것이지요. 위치운전모드로 제어가 되지 않는 것이지요.

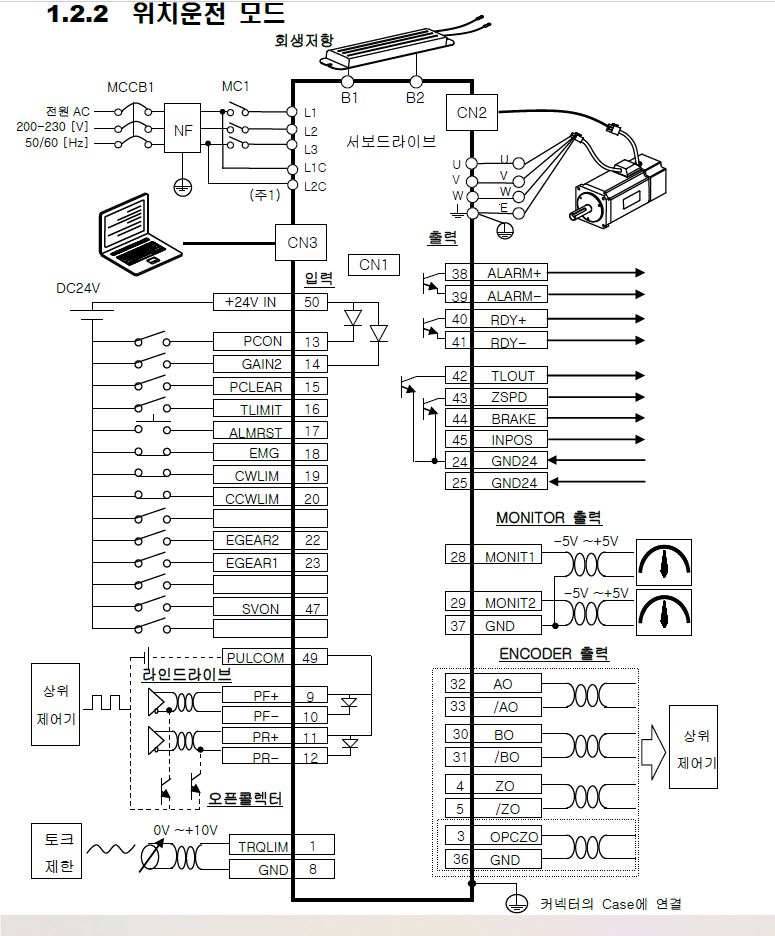

위의 <위치 제어모드>에서 <상위 제어기>를 자세히 보면 필요한 부분들로 9,10,11, 12번 핀입니다. 이 부분은 PLC 펄스 출력 40번, 42번과 열결되지요.
-전문적으로 알고 계신분은 위의 사진으로도 충분히 검토되실 수 있으리라고 봅니다. -
